Расходомер газа ПОТОК |
Расходомер газа "ПОТОК"
| Расходомер газа "ПОТОК"
На этапе внесения в Государственный реестр средств измерений РФ |
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Расходомер газа "ПОТОК" предназначен для измерения объемного расхода воздуха, чистых газов, газовых и парогазовых смесей и может применяться для поверки и калибровки (градуировки) пробоотборных устройств (аспираторов), а также для регулировки (настройки) расхода газов и газовых смесей перед подачей в хроматографы, газоанализаторы и прочие аналитические приборы.
Конструкция и принцип действия

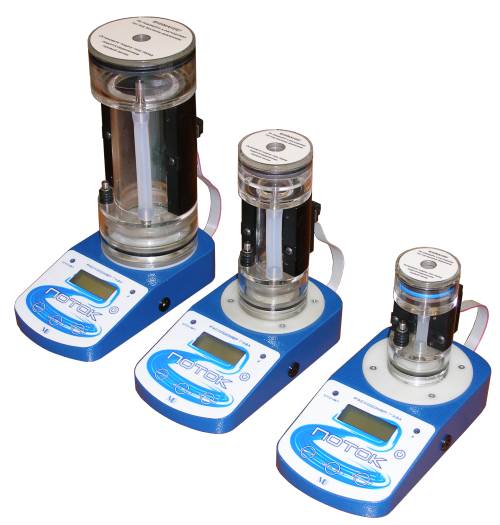

Расходомер "ПОТОК" представляет собой малогабаритный лабораторный электронный прибор, конструктивно состоящий из универсального контрольно-управляющего блока и комплекта из трех сменных ячеек потока с разными диапазонами измерений расхода.
Принцип действия расходомера основан на измерении времени прохождения мыльной пленки (T) по трубке с известным объемом (V). Соотношение V/T является объемом прошедшего газа в единицу времени и называется объемным расходом газа. Измерение времени прохождения пленки осуществляется с помощью двух пар инфракрасных оптических датчиков, результат измерений отображается на ЖК-дисплее. Для обеспечения максимально возможной точности измерений данным методом в расходомере реализована функция автоматического расчета среднего значения по результатам серии последовательных измерений.

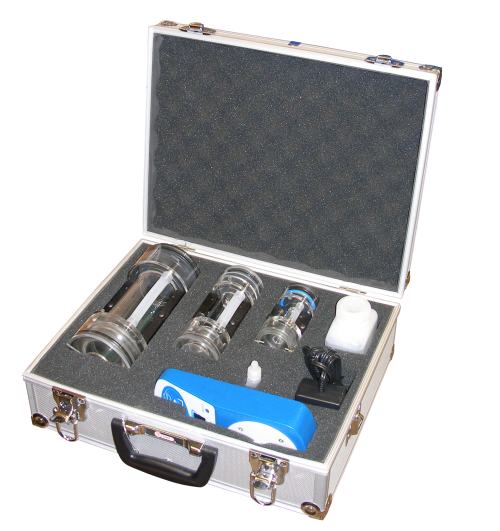

В полный комплект поставки расходомера кроме сменных ячеек потока входят внешний блок питания/ зарядное устройство, мыльный раствор, емкость для дозирования мыльного раствора и чемоданчик для хранения и транспортировки прибора.
TЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Диапазоны измерений расходомера: | ||
| – с малой ячейкой потока – со средней ячейкой потока – с большой ячейкой потока |
от 1 до 250 см3/мин от 20 см3/мин до 6 дм3/мин от 2 до 30 дм3/мин |
|
| Пределы допускаемой относительной погрешности измерений: | ||
| – без введения поправок на увлажнение газа – с введением поправок на увлажнение газа |
±5 % ±2 % |
|
| Номинальная цена единицы наименьшего разряда цифрового индикатора: | ||
| – в диапазоне значений от 0,001 до 9,999 см3/мин – в диапазоне значений от 10,00 до 99,99 см3/мин – в диапазоне значений от 100,0 до 999,9 см3/мин – в диапазоне значений от 1000 до 9999 см3/мин – в диапазоне значений от 10,0 до 30,00 дм3/мин |
0,001 см3/мин 0,01 см3/мин 0,1 см3/мин 1 см3/мин 0,01 дм3/мин |
|
| Дополнительные функции | усреднение результатов | |
| Электропитание | от встроенного Ni-Mh аккумулятора или от сети переменного тока 220 В, 50 Гц | |
| Время работы без подзарядки аккумулятора | не менее 48 ч | |
| Габаритные размеры: | ||
| – длина | не более 192 мм | |
| – ширина | не более 102 мм | |
| – высота: | с малой ячейкой потока | не более 146 мм |
| со средней ячейкой потока | не более 198 мм | |
| с большой ячейкой потока | не более 250 мм | |
| Масса: | ||
| – с малой ячейкой потока – со средней ячейкой потока – с большой ячейкой потока – в полном комплекте, включая транспортировочный чемоданчик |
не более 700 г не более 900 г не более 1500 г не более 4200 г |
|
Базовая комплектация
- - универсальный контрольно-управляющий блок
- - комплект сменных ячеек потока (малая, средняя и большая)
- - мыльный раствор 250 мл
- - дозирующая емкость
- - внешний блок питания/ зарядное устройство
- - транспортировочный чемоданчик
- - руководство по эксплуатации, методика поверки
»
